CK-AP (UV-filterhus)

CK-AP, UV-rening är anpassad för kommersiella kök, såsom restaurangkök och industrikök där stor matberedning sker.

  • Reducerar fettet i kanalen upp till fläkten
  • Reducerar brandrisken
  • Reducerar virus och bakterier i luften
  • Reducerar lukten i luften

Beskrivning

Filterhus typ CK-AP för UV-rening tillverkas helt av rostfri stålplåt kvalitet EN 1.4301 borstad yta. Även labyrintfiltren är tillverkade av rostfritt stål. UV-lamporna av standardtyp eller högeffekt (High Power) är placerade i rostfria ramar och anslutes med specialkontakt till en separat ballastlåda, placerad helt utanför luftströmmen.

UV-ramarna är placerade horisontellt och är enkla att demontera vid rengöring/service. Ovanför UV-lamporna finns fördelningskammare för utjämning och fördelning av luftflödet. Härigenom kan man vara säker på att UV-ljuset och det ozon som produceras blir effektivt utnyttjade. Filterhuset har en säkerhetsanordning, som gör att UV-ljuset släcks om filter demonteras, alternativt trycket faller onormalt

CK-AP installeras i nyproducerade köksanläggningar eller som en enhet i befintliga köksanläggningar.

Standardlampor – 39 W

Lamporna är inkopplade med förvärmning för att skona lamporna. De används vid normala temperaturer, max 40 grader C på frånluften. Bytesintervall är 8000 timmar.

Högeffektlampor (High power) – 150 W

Högeffektlampor s.k High Power användes vid frånluftstemperatur av max 75 grader C. Bytesintervall är 15000 timmar.

Kontrollpanel TCP

Kontrollpanel TCP är avsedd att styra och övervaka anläggningar medUV-rening i filterhus, kanalluftrenare, avloppsrenare och andra tillämpningar.

Den ansluts till 1-fas växelström (max 250 V) och kan styra UV-lampor med en sammanlagd effekt av 2200W. Kontrollpanelen är programmerad att ge information och alarm och kan lätt ställas in för aktuell anläggning.

Storleksguide

UV-hus typ CK-AP W

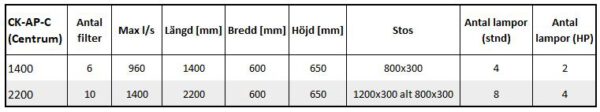

UV-hus typ CK-AP C

Flödesguiden

Vi har två typer av lampor.

Beroende vilken typ och storlek på filterhuset anpassas frånluften.

Beroende på storleken på filtret får man olika K-faktorer.

K-faktorer

Obs! Per filter, multiplicera antal filter med k-faktorn (q = K √p, där q är luftflödet och p är tryckfallet).

  • Labyrintfilter 400×350 = 17
  • Labyrintfilter 400×500 = 21,6
